DELSYS EMG SYSTEM(デルシスEMGシステム)

Trigno Wireless System(トリーニョワイヤレスシステム)

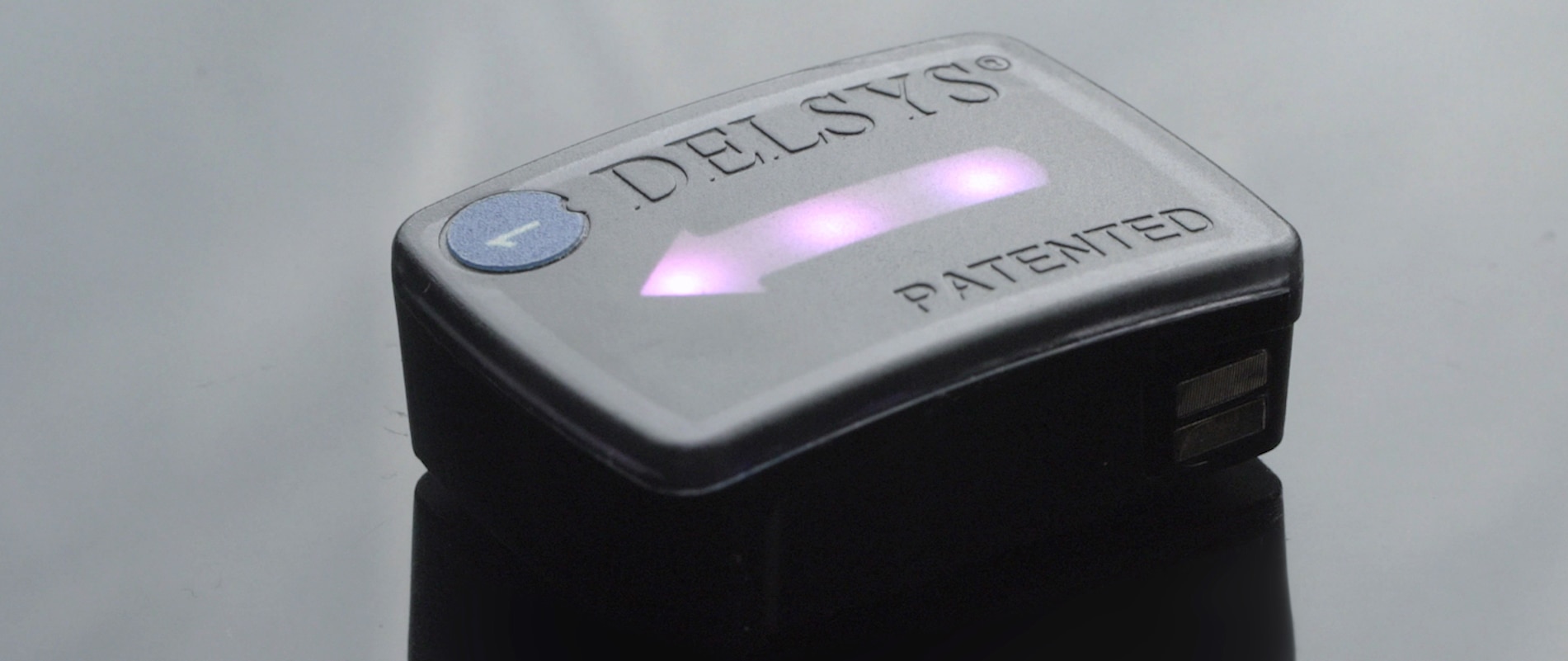

Trigno Avanti センサー
完全ワイヤレス&フレキシブルEMGとIMUセンサーの融合

高い信頼性と扱いやすさを追求して開発された高性能無線表面筋電計が、あなたの研究を次のステージへ導きます。

特長

  • 研究成果に裏付けされたセンサー設計
    1×5mmの四極パラレルバー電極
    10mmの固定電極間距離
    皮膚との接着を強める曲面設計
  • EMGセンサーに加速度計、ジャイロセンサー、地磁気計を標準搭載
    EMGセンサーは可変バンドパスフィルタ、可変計測レンジ搭載
    加速度計、ジャイロセンサー、地磁気計はそれぞれ3自由度
  • EMG計測周波数は1926Hz(アップサンプリングで2000Hzに変換可)
  • 最大32ch構成へ拡張可能
    センサー間遅延はゼロ、計測周波数は1926Hzのまま
  • 様々なオプションセンサーをご用意、センサー構成は思いのまま
  • 動作解析システムをはじめ、あらゆる機器と自由に連動可能
  • 通信可能範囲は40m(半径20m)
  • 2.5時間の充電で6時間以上の連続駆動

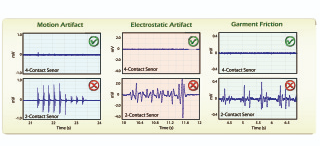

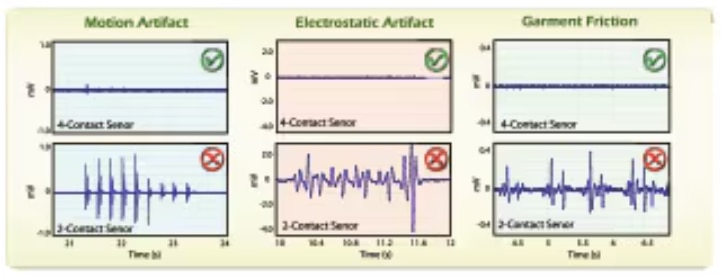

あらゆるノイズの影響を排し、表面筋電図計測における最高のエクスペリエンスを提供します

身体運動、電気的不安定性、衣服との摩擦などで生じるノイズは、特許技術に基づくセンサー設計によって最小化されます。

パラレルバー電極を10mmの固定電極間距離で組み込むことで、近傍の筋からのクロストークを抑え、電極への接触に対しても安定します。また、最適なフィルタレンジ選択も容易です。

ダブルディファレンシャル方式の四極筋電計/3軸加速度計/ジャイロセンサー/地磁気計
すべてがひとつになった唯一のデバイス

センサー仕様

構成 EMGセンサー+加速度センサー+ジャイロセンサー+地磁気センサー
サイズ 27×37×13mm
重さ 14.7グラム
通信範囲 半径20m
通信方式 Wi-Fi(プロプライエタリ)
EMGセンサー 電極仕様:1×5mm、電極間距離10mm固定、99.9%純銀製、乾式
     ダブルディファレンシャル方式
計測周波数:1926Hz(通常)、1111Hz(IMUモード)
フィルタ帯域:20-450Hzまたは10-850Hz選択可
計測レンジ:±5.5mVまたは±11mV選択可
加速度センサー 計測レンジ:±2、4、8、16g
ジャイロセンサー 計測レンジ:±250、500、1000、2000deg/s
連続使用時間 >6時間
その他 Bluetooth通信対応、LEDステータス表示

用途に応じて選べるシステム

研究・教育向け

Trigno Lab Avanti System
DS-T03-A04014:Trigno Lab Avanti 4ch
DS-T03-A08014:Trigno Lab Avanti 8ch
DS-T03-A16014:Trigno Lab Avanti 16ch
表面筋電図信号の検出を信頼性高く簡単に行うことができる高性能デバイスです。
このシステムは、アナログ出力機能を持ち、専用ソフトEMGworksでのデータ収集のみならず、サードパーティのソフトウェア、VICONモーションキャプチャーシステムと連動が可能です。
また、オプションのトリガーモジュールやTrignoトリガーアダプターの追加により、完全なトリガー機能を拡張できるため、包括的な身体運動計測の可能性がさらに広がります。
研究者の斬新なアイディアを現実にし、より深く身体運動科学の理解を深めることができる、研究・教育現場に最適なシステムです。

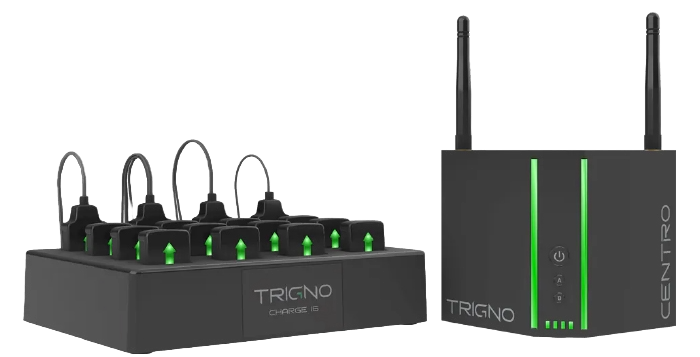

ベースステーション仕様

サイズ 276×241×127mm
通信範囲 半径20m
センサー間遅延 0秒(<500マイクロ秒)
通信帯域 2400-2483MHz
センサー個数 最大16ch
電源仕様 <6W(計測時)、<12W(センサー充電時)

臨床向け

Trigno Biofeedback System
DS-T03-C02014:Trigno Biofeedback Avanti 2ch
DS-T03-C04014:Trigno Biofeedback Avanti 4ch

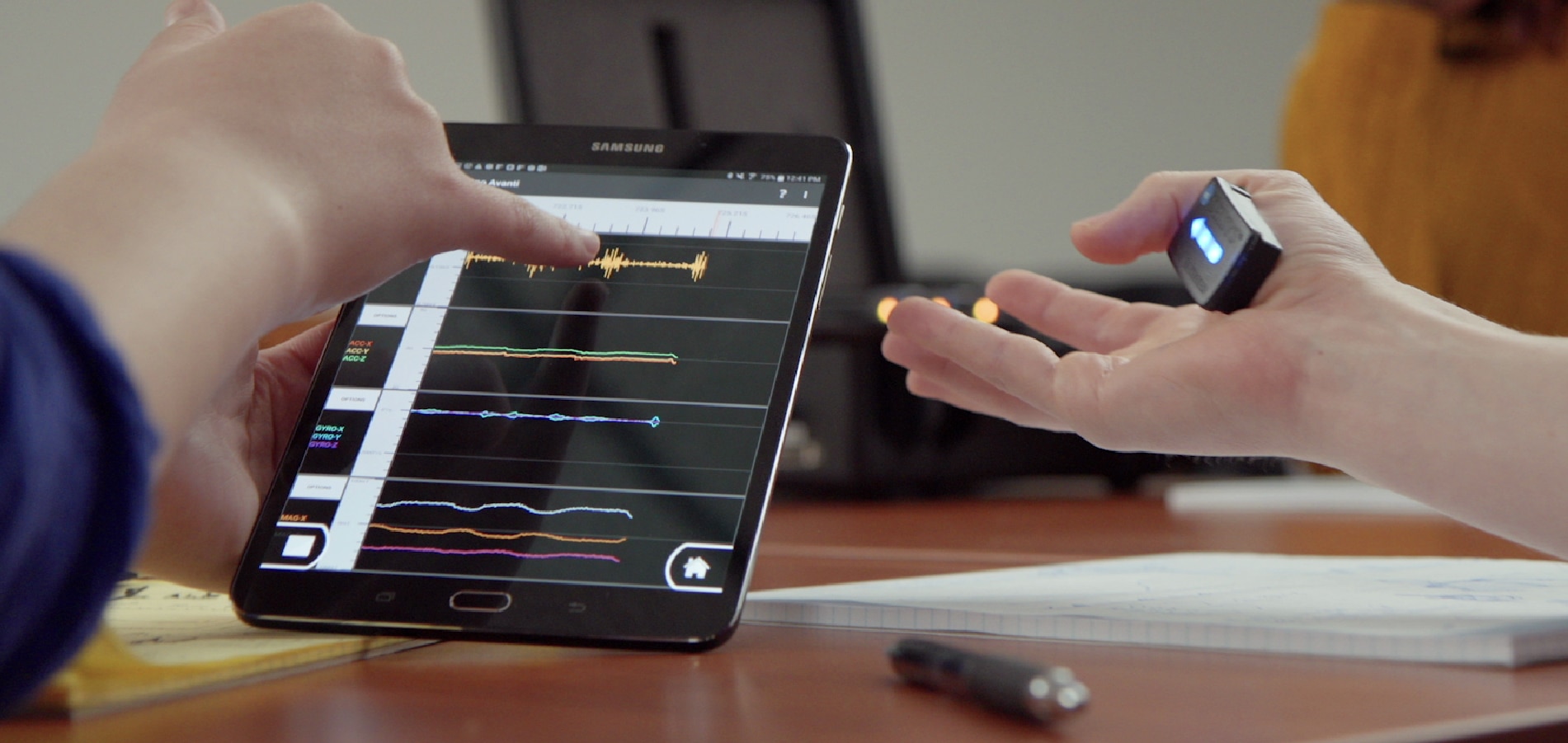

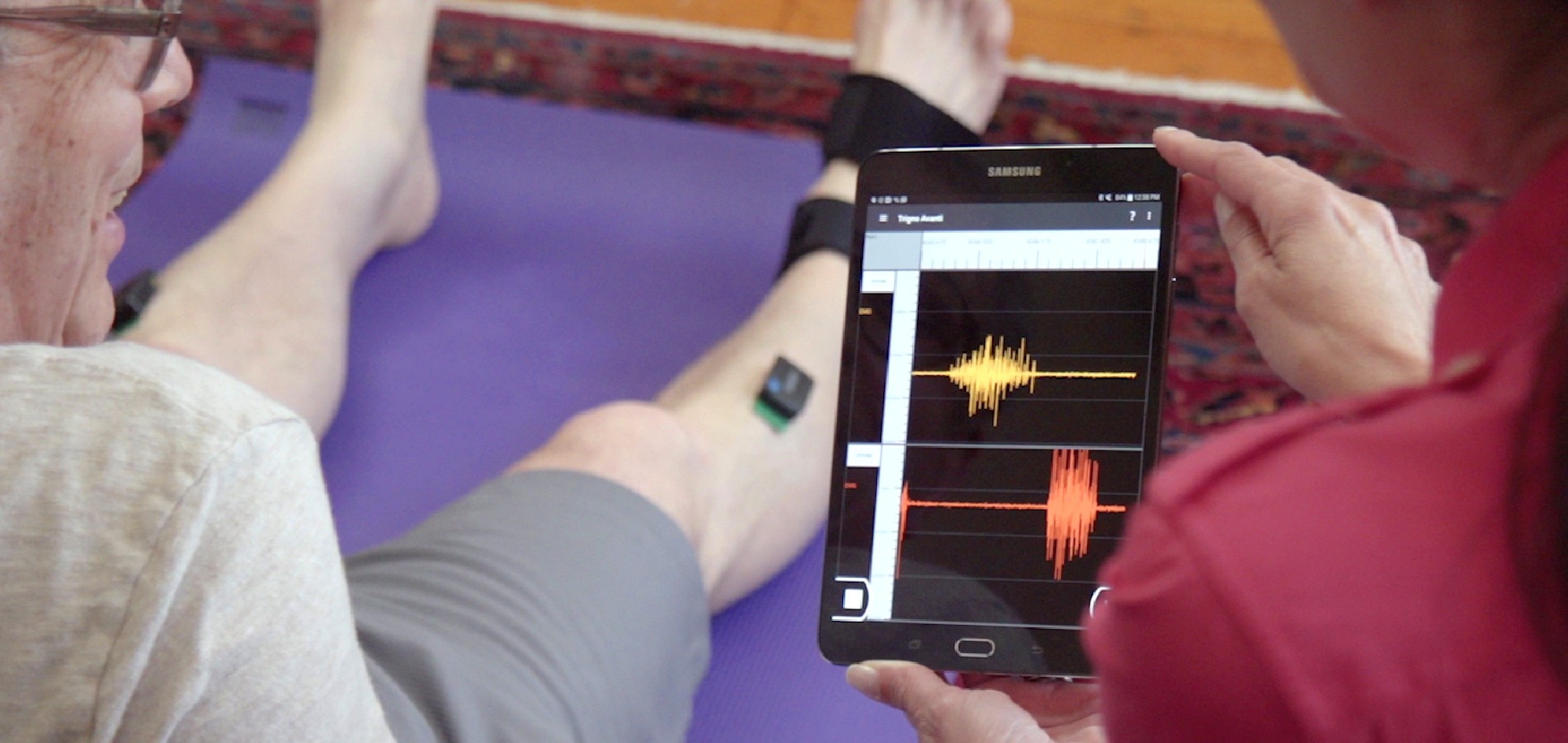

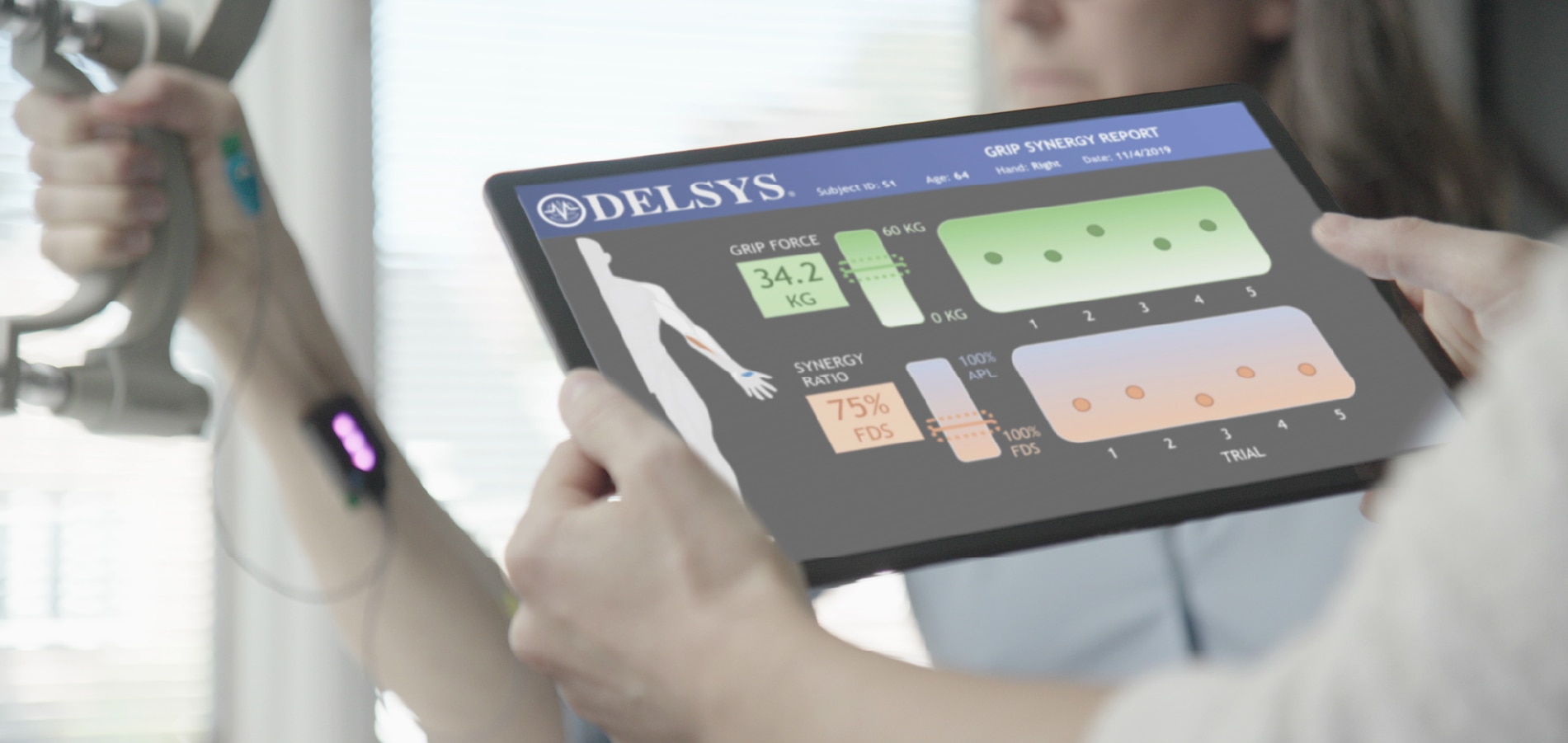

AvantiセンサーのBluetooth通信を利用した、臨床向け構成の無線表面筋電計システムです。

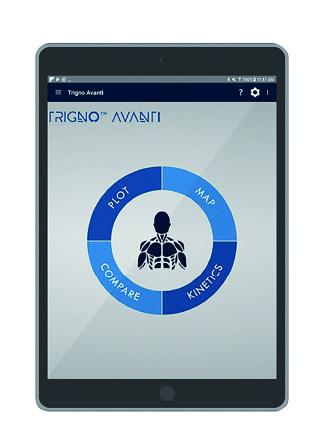

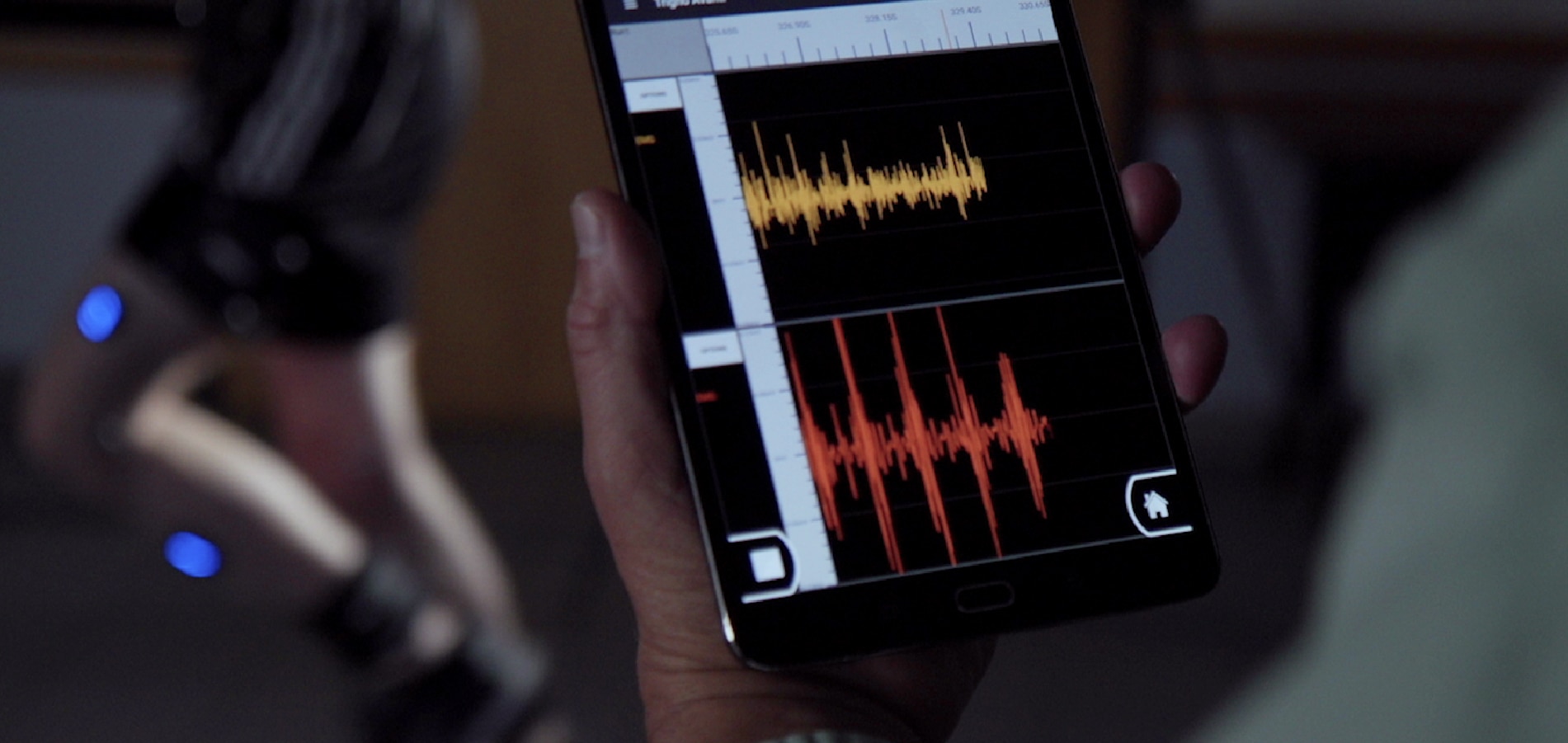

このシステムのセンサー構成は2chまたは4chで、専用のアプリにより、Androidスマートホン、タブレットで筋活動をリアルタイム表示します。 記録したデータはクラウドストレージへアップロードできます。
Labシステムへのアップグレードが可能です。

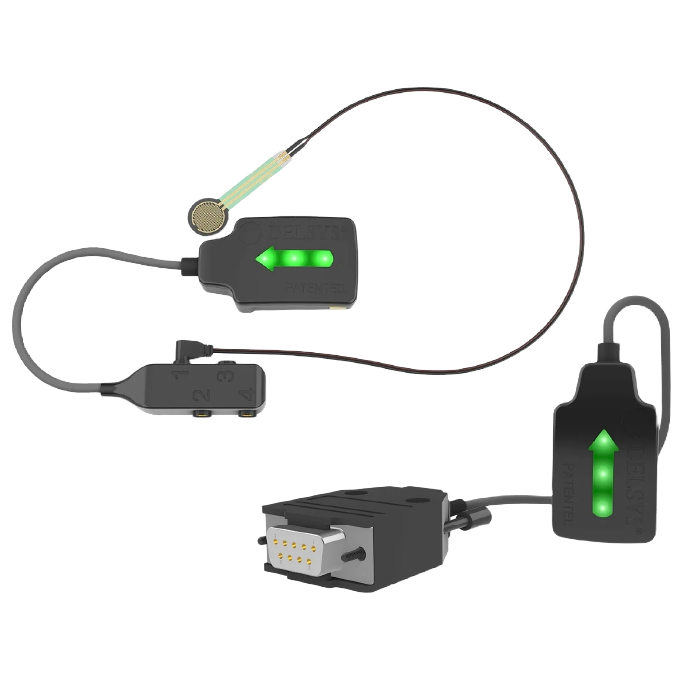

オプション&アクセサリー

SP-W01M:Trigno Flexセンサー
EMGセンサーのみ搭載
可変バンドパスフィルタ、可変計測レンジ搭載

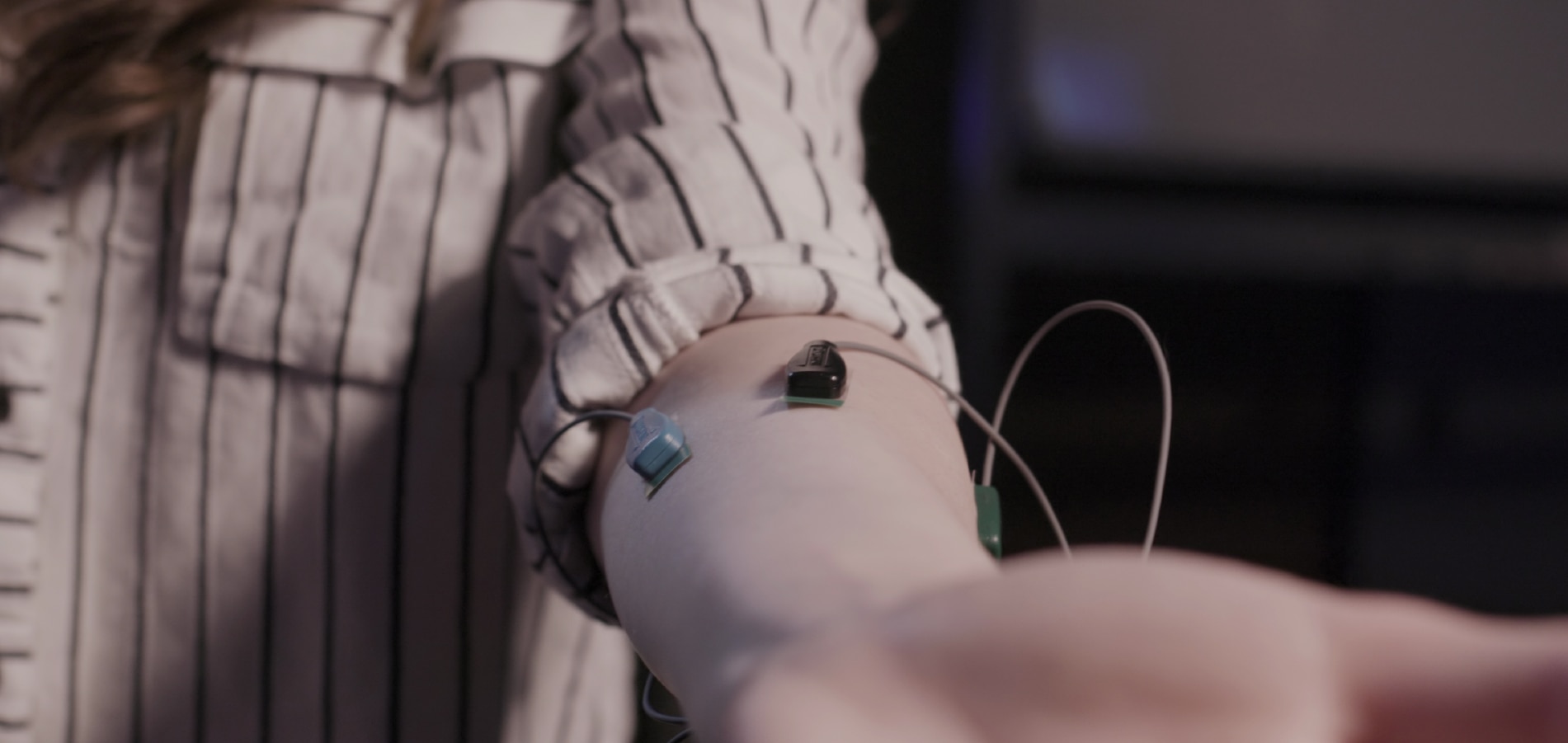

SP-W01J:Trigno Miniセンサー
小型EMGプローブ
子供、小筋群の計測や装具使用時に

SP-W01B:針電極用ばねセンサー
EMG+3DOF加速度計*針電極は付属しません

SP-W01E:フットスイッチアダプタ
4chのフットスイッチを接続可能

DC-F01:フットスイッチ
(0.5インチ丸型)

DC-F02:フットスイッチ
(0.2インチ丸型)

DC-F03:フットスイッチ
(1.5インチ角型)

SP-W01F:心拍計センサー
EKG+3DOF加速度計

SP-W01H:ゴニオメーターアダプタ
Biometrics社製ゴニオメーターを接続可能

SP-W01C:スナップリードセンサー
EMG+3DOF加速度計

SP-W01K:D-Subアナログ入力アダプタ
4chのアナログ入力有、D-SUB9ピンで接続

SP-W01G:ロードセルアダプタ
ロードセルを接続可能

SP-W01N:トリガー入力アダプタ
BNC端子による1chアナログ入力

DS-E12:アナログ信号出力BNCパッケージ
BNC変換ボックス+アナログ出力ケーブル
*BNCケーブルは付属しておりません

DS-U02:トリガーモジュール
計測Start・Stopをコントロール
BNCコネクタで他機器と接続

SC-F03:Trignoセンサー用両面テープ
SC-F04:TrignoMiniセンサー用両面テープ

Bagnoli Desktop System(バニョーリデスクトップシステム)

Bagnoli DE-2.1 EMG センサー
その信頼性が広く認知された、表面筋電図計測の探求の成果

革新的なパラレルバー表面EMGセンサーが、あらゆるアプリケーションに最高のパフォーマンスを提供いたします。

Bagnoli Desktop System
DS-B04:Bagnoli 4ch
DS-B05:Bagnoli 8ch
DS-B06:Bagnoli 16ch
筋生理学分野の初学者の方から、経験豊富な研究者の方まで広くお使いいただける、理想的な表面筋電図計測のためのシステムです。
特許取得済みの技術で構築されたこれらのシステムは、表面筋電図計測専用に設計されたパラレルバーセンサーを採用し、誰でも簡単に一貫性のある計測を可能とします。
アンプ本体には、50/60 Hz帯の回線干渉チェック及びアンプの飽和チェック機能を備え、それらはビジュアルLEDインジケータ、オーディオインジケータにより、視覚、聴覚で測定者にフィードバックされます。

Bagnoli用オプション:dEMG拡張パッケージ
非侵襲EMGデコンポジション

表面筋電図信号は、一般的に、別個の運動単位の活動電位が重畳したものとして記録されます。
dEMGは、重畳された信号を分解して個々の運動単位の活動電位を抽出します(デコンポジション)。
得られる結果は、筋収縮を調節する神経活動への理解を深める様々な情報を提供します。

Software(ソフトウェア)

EMGworks Acquisition

アイディアを現実のものとする、特色と自由度を兼ね備えたソリューション
・シームレスなセッティングで直ちに測定開始
・スマートセンサーテクノロジーがあらゆるセンサー構成を自動認識
・現場で使用できるバイオフィードバックプロトコルを標準搭載
・シグナルクオリティモニターがデータ精度を常にチェック

EMGworks Analysis

すべての研究の為に開発された分析ツール
・標準搭載のスクリプトは、様々なデータ算出のニーズに対応
・すべての設定値を保存可能、繰り返す処理は以後1クリックで
・グラフは好みの配置、データで表示
・EMGデータとビデオの同期が可能、AVI出力のあらゆる映像と同期処理
・Acquisitionのプロトコルから計測後すぐに分析へ移行
・すべてのデータはCSV、Excelへ出力可、またテキストファイルの読み込みも可能

評価可能項目例

  • 歩行評価
  • 座り立ち評価
  • ジャンプ動作評価
  • 上肢筋活動評価
  • 発声&嚥下筋活動評価
  • 筋機能評価
  • 疲労評価
  • 姿勢&バランス評価
  • 筋制御能力評価
  • 筋制御再教育
  • 身体活動量評価
  • トレーニング効果判定
  • 動物実験

計算スクリプト一覧

  • 振幅解析
  • 平均バーストRMS
  • 相互相関
  • カーブフィット
  • 循環分析
  • 微分
  • EKGレート
  • EMG閾値
  • フィルターIIR
  • GPS情報
  • ヒストグラム
  • 加速度計インパクトフィルター
  • 加速度計傾きフィルタ
  • 積分
  • 平均絶対値
  • 平均周波数
  • 平均
  • 中央周波数
  • 移動平均
  • パワースペクトル密度
  • レート
  • スマートレート
  • 平均を取り除く
  • リサンプル
  • 二乗平均平方根
  • スケールとオフセット
  • 単純数学計算
  • サブセット
  • テンプレートファインダー
  • テンプレートマッチング-弁別器
  • テンプレート照合-マルチチャネル弁別
  • テンプレートマッチング-マルチチャネル
  • テンプレートマッチング
  • 閾値
  • 閾値検索
  • スマート・スレッショルド
  • タイムシフト
